旧改免拉线！4G门禁MOS管直驱，与原主机并接共控电锁

老旧小区门禁改造中，因线路老化导致室内机无法开门的情况非常普遍。重新拉网线或布设门禁控制线成本高、工期长，因此许多项目选择加装4G二维码门禁作为补充开门方式。

沈阳市某小区60多个单元门旧改，采用塞伯罗斯CR06EUL 4G二维码门禁，直接在原有单元门禁主机旁安装，从原主机主板上取电，利用MOS管输出与原主机并接共同控制电锁，无需从远处的门禁专用电源重新拉线，施工简便且大幅缩短工期。

本文从实际痛点、技术原理、施工对比三个维度，解析MOS管直驱并接方案在旧改中的价值。

一、项目背景与改造痛点

项目基本信息

所在地区： 辽宁省沈阳市

项目规模： 小区单元门60多个

原锁类型： 电机锁

原有问题： 线路老化造成室内机无法开门；部分门禁对讲主机已损坏，门禁系统无法正常使用

改造方式： 在原有单元门禁主机旁安装4G二维码门禁一体机，保留原主机，新设备从原主机主板上取电，并与原主机开锁信号线并接，共同控制单元门电锁。原室内机因线路老化已失效，不参与控制

核心痛点

线路老化，重新布线成本高： 老旧小区门禁线路年久失修，室内机因线路不通无法开门。若重新拉网线或布设控制线，需要穿墙打孔、恢复墙面，成本高且影响居民生活。

专用电源位置分散，拉线困难： 传统门禁的电锁一般都需要接到门禁专用电源上，而专用电源有的安装在弱电井，有的在天花板附近，位置分散。如果从专用电源重新接线到4G门禁设备，需要额外拉很长的线，增加施工量和工期。

需要与主机并接共控，取电和并线需在门口完成： 单元门口的原门禁主机大多仍可正常使用，但室内机因线路老化已失效。新装4G门禁需要与原有主机共同控制同一把电锁——任意一台设备发出开锁信号，锁都能打开。而原主机就在单元门口，从主机主板上取电和并接控制线距离极短，无需从远处的专用电源拉线。

二、解决方案：从原主机取电，MOS管直驱并接共控

为什么不从专用电源引线？

原有门禁专用电源分布在弱电井、天花板等不同位置，从电源拉线到新装门禁需要额外布线，耗时耗力。而原门禁主机就在单元门口，从主机主板上直接取12V电源并并接控制线到新门禁，距离极短，几乎不增加额外布线工作量。

MOS管输出的优势：

传统门禁继电器遇到大功率锁容易烧毁，因此必须通过专用电源来驱动电锁——门禁只输出开关信号给电源，电源再供电给锁。而塞伯罗斯CR06EUL配备的MOS管输出是电子开关，支持大电流直接驱动，不会烧毁。因此，可以直接从原主机主板取电（12V），用MOS管输出直接驱动电机锁，无需经过专用电源。

本项目应用方式：

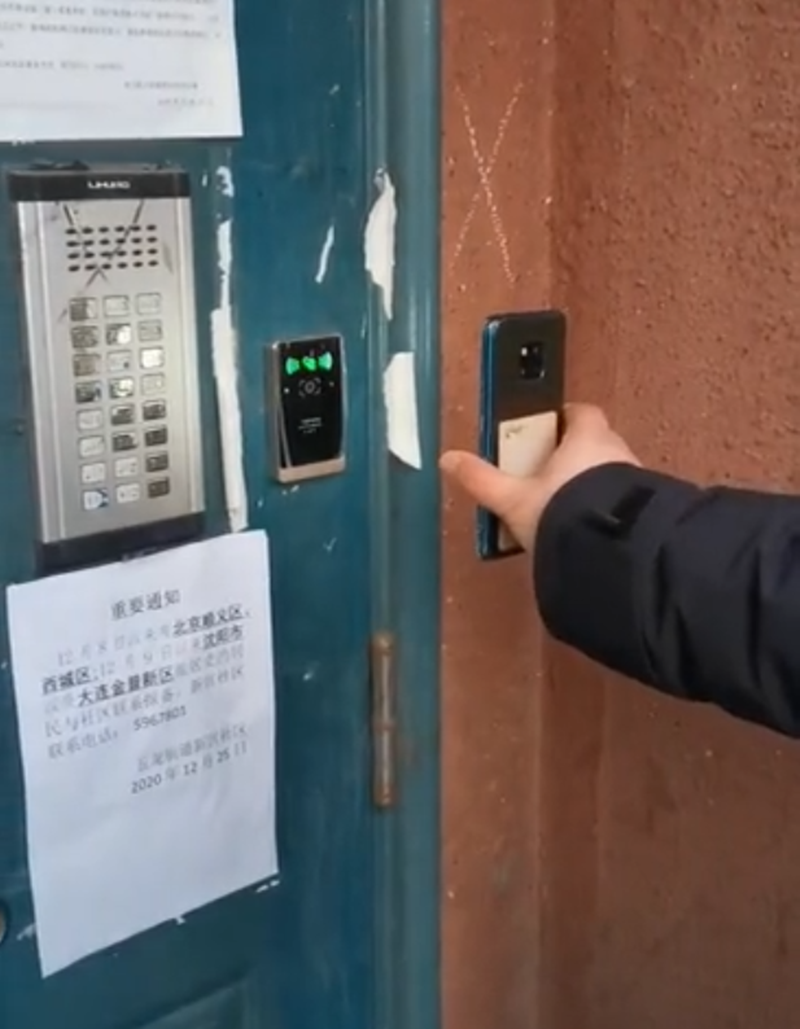

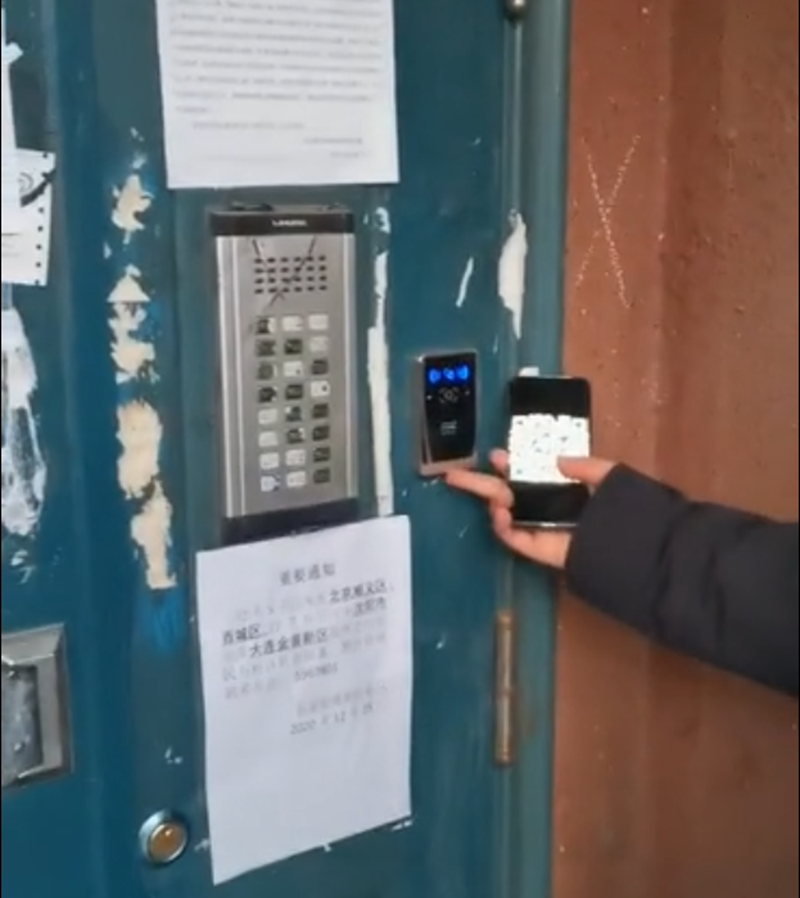

安装位置： 4G二维码门禁安装在原单元门禁主机旁边

取电方式： 从原主机主板上引出12V电源线给新门禁供电

控制方式： 新门禁的开锁信号线与原主机的开锁控制线并联接到电锁上，实现双设备共同控制一把锁。原室内机因线路老化已失效，不参与控制；原单元主机仍正常使用，与新门禁互不干扰

开门方式： 居民可通过新门禁的二维码开门、远程授权开门、刷IC卡开门等方式开锁，原单元主机原有的开门方式（如密码、刷卡等）继续保留使用

其他功能：

4G免布线（无需重新拉网线）、动态二维码、远程授权、进出记录可追溯。

三、实施过程

本项目由系统集成商团队负责施工，实施要点如下：

现场勘查： 对60多个单元门逐一检查原单元主机状态、原锁类型（本项目为电机锁）、专用电源位置及线路情况，确认原主机主板有12V电源可引，且原开锁控制线可识别。

设备安装： 将4G二维码门禁安装于原单元主机旁边的合适位置，固定牢靠。

取电接线： 从原主机主板上引出12V电源线，接入4G门禁设备，无需从专用电源重新拉线。

并接共控： 将4G门禁的MOS管输出线与原主机的开锁控制线并联连接到电锁控制端，实现两台设备共同控制同一把电锁。接线时注意确认开锁方式（通电开锁/断电开锁）一致。

系统调试： 配置4G网络、二维码开门、远程授权、IC卡开门等功能；分别测试新门禁各开门方式及原单元主机原有开门方式，确保均能正常开锁，互不干扰。

分批交付： 60多个单元分批施工，减少对居民正常出行的影响。

四、成果与数据

指标	传统改造方案（继电器+从电源拉线）	MOS管直驱并接方案（本项目）
取电方式	从分散的专用电源重新拉线至新门禁	从原主机主板直接取电，几乎无额外布线
控制方式	需从专用电源重新布线，施工复杂	与原主机并接共控，取电和并线均在门口完成
施工工期	需穿墙布线，工期长	仅门口侧接线，工期大幅缩短
专用电源依赖	必须接专用电源	MOS管直驱，无需专用电源
原锁复用	锁具可复用	锁具可复用
原单元主机	保留，但布线复杂	保留，与新门禁并接共控，互不干扰
原室内机	线路老化失效，需修复或弃用	直接弃用，由新门禁替代其开门功能

核心成果：

60多个单元门全部采用从原主机取电、MOS管直驱并接共控的方式施工，无需从弱电井或天花板的专用电源重新拉线，大幅节省了布线和调试时间。原单元门禁主机全部保留并继续正常使用，原电机锁全部复用，新装4G门禁与原主机和谐共存，共同控制电锁。原室内机虽因线路老化已失效，但由新门禁完全替代了开门功能，居民可通过二维码、远程授权、IC卡等多种方式开门。

五、选型建议与总结

适合MOS管直驱并接方案（从原主机取电）的场景：

老旧小区门禁改造，线路老化导致室内机失效

原单元门禁主机仍可正常使用，希望保留并共用同一把电锁

门禁专用电源位置分散，重新拉线困难

希望快速施工、减少布线工作量

系统集成商做旧改项目，需要一款能直接从门口取电、并接共控的设备

总结：

沈阳这个60多个单元门的旧改项目，核心价值在于充分利用了原单元主机门口的现有电源，避免了从分散的专用电源重新拉线的麻烦；新门禁与原主机并接共控电锁，原室内机虽已失效但完全不影响方案实施。这不仅大幅缩短了工期、降低了施工难度，还完整保留了原单元主机和全部电机锁。

对于系统集成商来说，采用MOS管输出的4G门禁可以覆盖大量旧改场景——不用纠结专用电源在哪，不用额外拉线，在门口就能完成全部接线和并控，项目交付效率显著提升。
